多通道數據采集系統5387A
多通道數據采集分析系統5387A產品簡介：
動態信號測試分析系統5387A為多功能數據采集系統，用于國防軍工、高校等科研院所結構力學性能測試及分析；

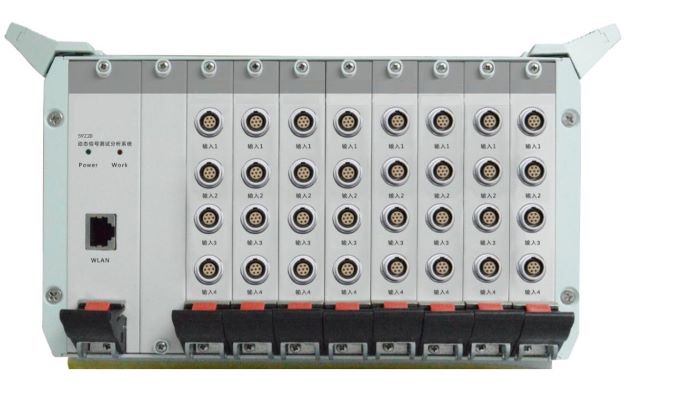

機箱采用3U.1/2.19英寸或3U.19英寸標準機箱結構，千兆以太網通訊，每通道采樣率256KHz，單機箱容納32或64通道；
可完成振動、高沖擊、聲學、溫度、應力應變、壓力、流量、力、扭矩、電壓、電流等各種物理量的測試和分析。
多通道數據采集儀系統5387A產品指標：
? 輸入阻抗：10MΩ∥40PF；
? 輸入保護：當輸入信號大于±15V（直流或交流峰值）時，輸入全保護；
? 輸入方式：GND、AC、SIN-DC、SIN-DC、IEPE、電流；
? 電壓量程：±10mV、±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V；
? 應變量程：±2000με、±10000με、±100000με；
? 供橋電壓：2V、5V、10V、24V；
? 橋路方式：半橋、全橋、1/4三線制；1/4橋三線制支持120Ω或350Ω應變片；
半橋五線制接法、全橋六線制接法、1/4橋三線制接法；
? 電流量程：0-20mA；
? 系統精度：小于0.1％（F.S）；
? 系統穩定度：0.05％/h（同上）；
? 線性度：滿度的0.05％；
? 失真度：≤0.5％；
? 分析頻寬：DC～100kHz；
? 低通濾波器：
1) 截止頻率（-3dB±1dB）：10、30、100 、300、1k、3k、10k 、PASS（Hz）八檔分檔切換；
2) 平坦度：小于0.1dB（2/3截止頻率內）；
3) 阻帶衰減：－24dB/oct；
? 噪聲：不大于3μVRMS（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）；
? 動態范圍：≥100dB； 激勵電壓:±10V（DC/AC峰值）；
? 漂移：
1) 時間漂移：小于3μV/8h（輸入短路，預熱1小時后，恒溫，在最大增益時折算至輸入端）；
2) 溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在最大增益時折算至輸入端）；
? 外形尺寸：219×308×131（3U.1/2.19寸）；
? 重量：7kg；

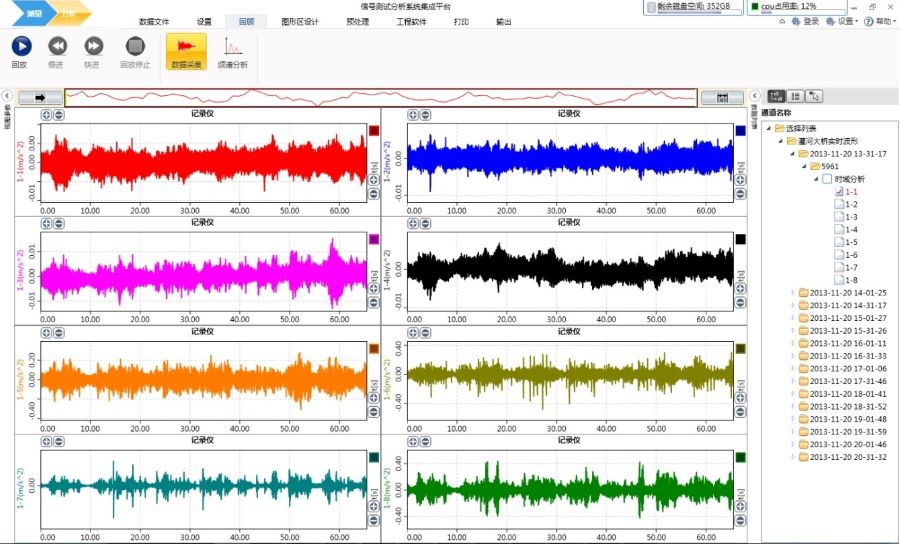

多通道數據采集分析系統5387A測試軟件部分功能：
專業的采集分析軟件，可配合數據采集卡組成動態信號分析儀、應力應變測試分析儀、堅固型數據采集系統等；
可完成多物理量數據采集，振動沖擊測試、轉速扭矩測試、靜態動態信號分析測試、模態測試與分析等應用;
? 數據預處理：重采樣、數字濾波、擬合、去趨勢、平滑、修正、修改、截取、刪除、積分微分、去零點；
? 繪圖方式：普通曲線、棒圖、軌跡圖、瀑布圖、趨勢圖，李沙育圖等；光標：單光標、雙光標、多光標；
? 統計分析：均值、最大值、最小值、均方根值、峰峰值、偏度、峰度、波峰因數、波形因數等；
? 幅域分析：概率函數分析、累積函數分析、直方圖、累積直方圖、幅值計數分析（峰值計數、雨流計數等）等；
? 頻域分析： FFT分析 ( 幅頻、相頻 ) 、頻響函數、功率譜密度分析、相關函數、脈響函數、倒頻譜分析等；
? 時頻域分析：三維譜陣分析、小波分析；
? 聲學分析：聲壓分析、聲強分析、聲功率分析等；
? 其它分析：應變花分析、倍頻程分析、小應變樁基檢測、疲勞壽命分析、索力計算等；
? 簡潔可靠的數據管理：優化的存取結構，更少的占用存盤空間；
? 自由的數據格式轉換： UFF文件、文本文件、 excel表格文件、 Matlab文件、位圖等；
? 多視窗管理：每視窗最多可選擇8個通道信號，視窗之間可同步觀測，數據可方便的移動、定位；
? 信號源功能：可以生成多種類型的信號；
注: 軟件包含專業的配套模態分析后處理軟件以及專業的旋轉機械故障診斷配套軟件可選，功能不再列舉；

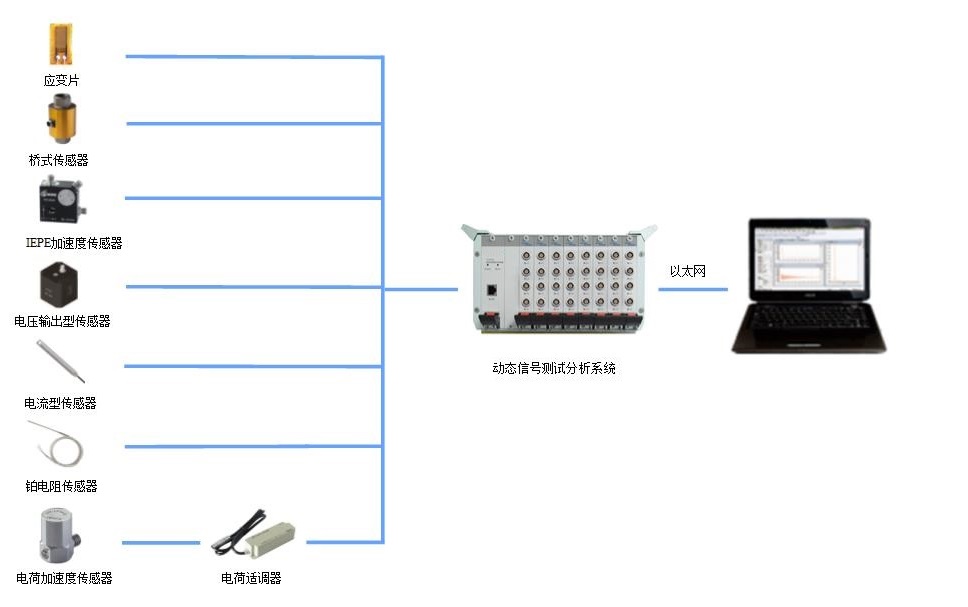

動態信號測試分析系統5387A部分數據采集模塊介紹：
多功能數據采集模塊：電壓測量時對振動傳感器可實現振動加速度、振動速度、振動位移及壓力場的測試和分析；
可完成全橋、半橋、1/4 橋的應力多點高速并行采樣；各種橋式傳感器，實現各種物理量的測試和分析；
轉速/計數器通道模塊：可接各種脈沖/頻率輸出型傳感器或計數器，用于轉速、脈沖計數或頻率的測量；
信號源輸模塊：多通道輸出互不相關可輸出包括：正弦、正弦掃頻、隨機、偽隨機、猝發隨機、半正弦、方波輸出等；
