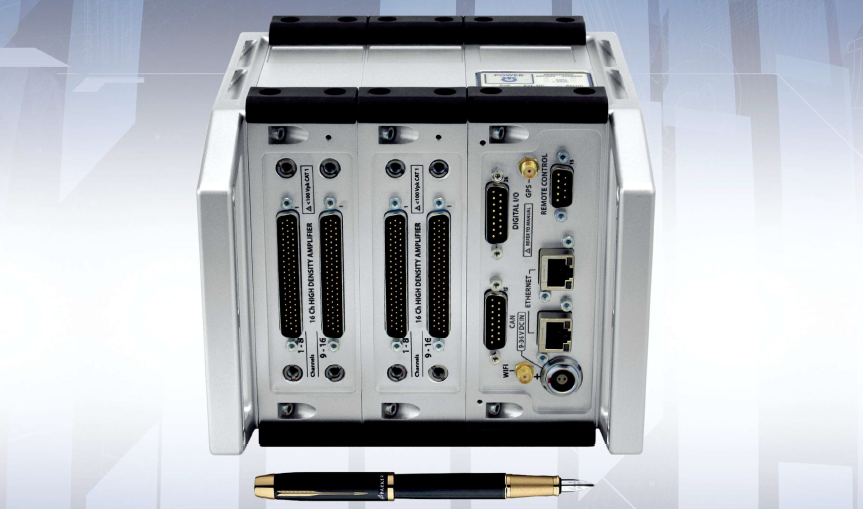

堅固型數據采集系統Echelon
堅固型數據采集系統 Echelon產品介紹：
堅固型數據采集系統Echelon產品定位在高沖擊、外場等苛刻以及移動式環境條件下使用；
? 工作溫度-45°到﹢85°；
? 系統具有IP67防護等級，可承受100g沖擊；
? 系統結構小巧（體積：長5.63''、寬4.94''、高4.35'，方便外場攜帶；
? 整個系統功耗在10-20W左右（不包含傳感器激勵所需功耗）；
? 系統支持9-36V DC輸入，以太網供電和可選的80Wh電池模塊;
? Echelon數據采集系統可對應變片、加速度計、熱電偶、載荷和壓力傳感器等進行采集和分析；
? 采樣率每通道20K-1MHz，并行采樣，單系統可達128通道。
堅固型數據采集系統硬件模塊介紹：
? 多功能輸入模塊：支持各種類型的傳感器類型，并且每通道采樣率可達1MKz/S，單系統16通道；
? 高密度輸入模塊：支持IEPE、橋路、熱電偶、或電壓等輸入，每通道100KHz采樣率，單系統可達64通道；
? 高密度輸入模塊：支持橋路、溫度、電壓等輸入，每通道20KHz采樣率，單系統可達128通道；
? 80W電池模塊：支持8或16小時連續采集，內置機載備用電池可提供短時間運行以進行電池模塊更換。

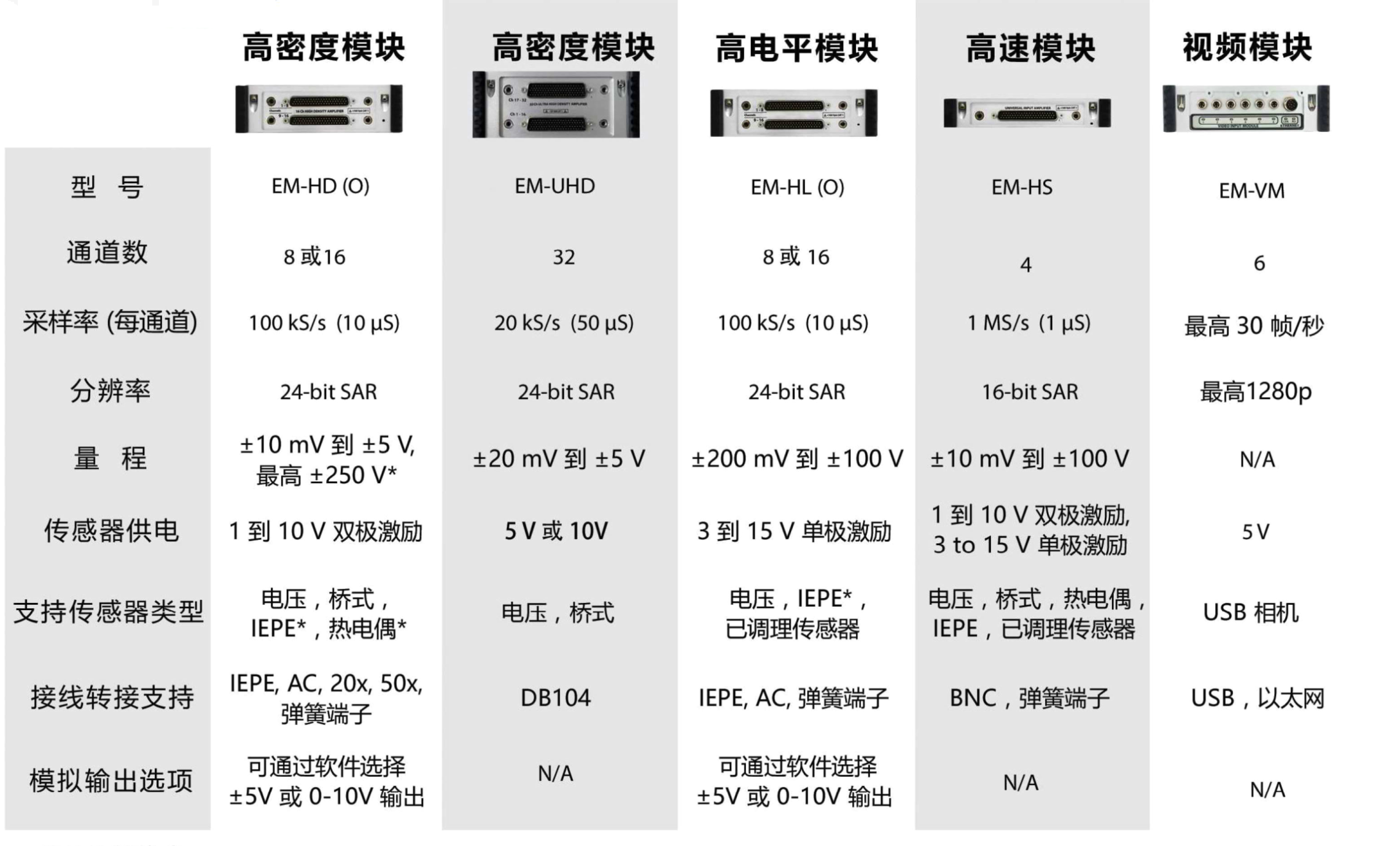

堅固型數據采集系統模塊指標:
堅固型數據采集系統有如下特點：
? 以太網連接電腦、以太網供電；
? 含本地存儲，可事后傳輸及分析；
? 多臺Echelon支持同步采集，時間同步誤差在1ms之內；
? 多臺系統可以組成分布式處理數據處理系統，分布式與測量可達100米；
? 單系統可達64通達（100kS/s采樣率）或者16通道（1MS/s采樣率），可選配電池進行供電；
? 系統卡扣式安裝、方便便攜、體積小巧；
? 不同類型的傳感器輸入可以同步采集及分析；
? 系統含GPS和視頻模塊可選。

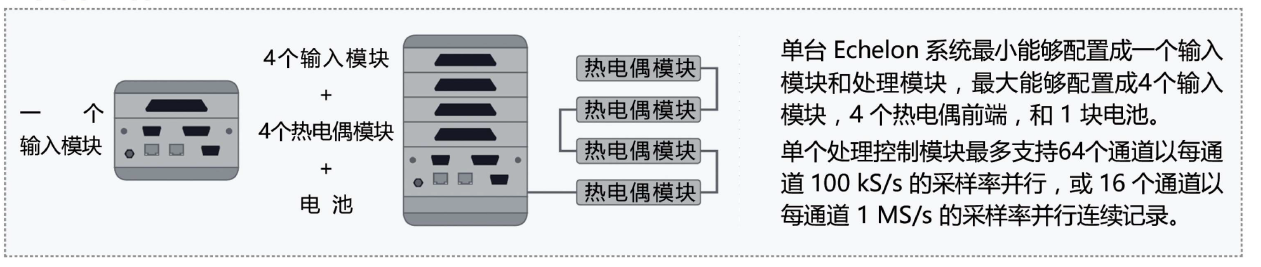

堅固型數據采集系統單系統組成如下：
堅固型數據采集系統配套軟件功能：
? FFT、時域和頻域顯示；
? 層疊和覆蓋顯示；
? 視頻和GPS地圖顯示；
? 疲勞顯示，包括雨流與峰谷；
? 米表和數字顯示；
? 模擬，數字和車輛總線數據可視化；
? 含雨流分析功能及濾波功能；
? 波形視圖支持實時滾屏、瞬態與頻譜數據；
? 軟件含100個功能函數，包含數學運算、統計、觸發、微積分等；
? 宏編輯選件通過開源的Python、C++編程語言支持完全客戶化的顯示與分析；
? 可將實驗數據導出到常用的第三方分析軟件，甚至可以直接拖放Excl表格；
? 內燃機專用軟件模塊支持任意類型活塞引擎的壓容分析，針對燃料效率和功率分析以及測試每個氣缸的功率；
? 功率分析支持單相及三相功率分析，可實時運算有功能功率、無功功率、視在功率等。
堅固型數據采集系統應用：
IED緩沖測試、快速燃燒試驗、發動機分析、噪聲、振動環境測試、安全及可靠性試驗、材料疲勞試驗、試驗載荷等；
