LDV掃描式激光多普勒測振儀系統軟件功能介紹

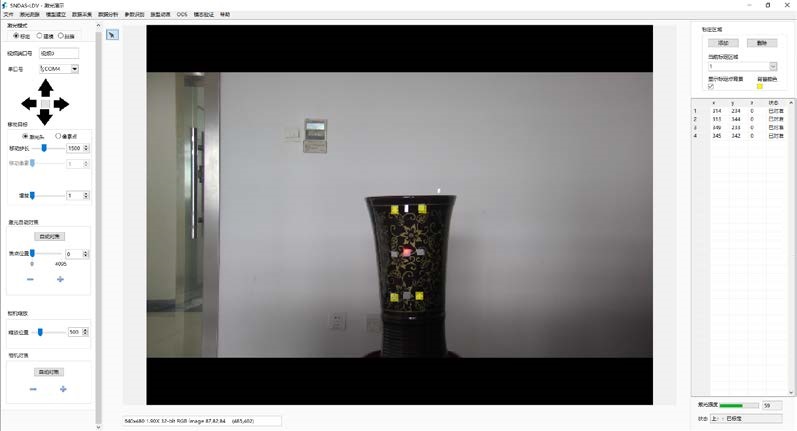

一、掃描式LDV激光多普勒測振系統軟件主界面
激光多普勒測振模塊用來完成激光標定及掃描工作，主要包括測試點標定、建模和掃描三個部分，此軟件介紹適用于二維掃描式紅外光纖/He-Ne激光多普勒測振儀系統，整體界面如下圖所示：

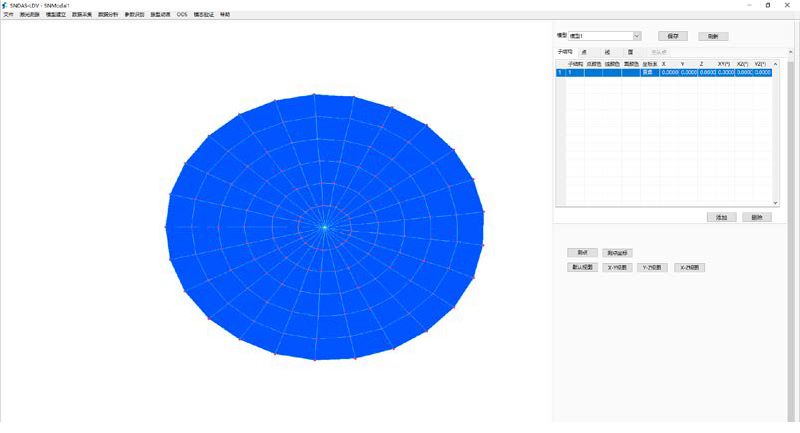

二、SNDAS-LDV激光測振儀軟件模型建立模塊主界面
三維幾何模型是模態測試及分析的基礎，SNDAS-LDV軟件“模型建立”模塊主界面如下圖所示，主要包括模型文件設置、模型刷新、子結構、點、線、面設置、模型顯示視圖等；子結構、點、線和面構成了三維幾何模型的基本特征；

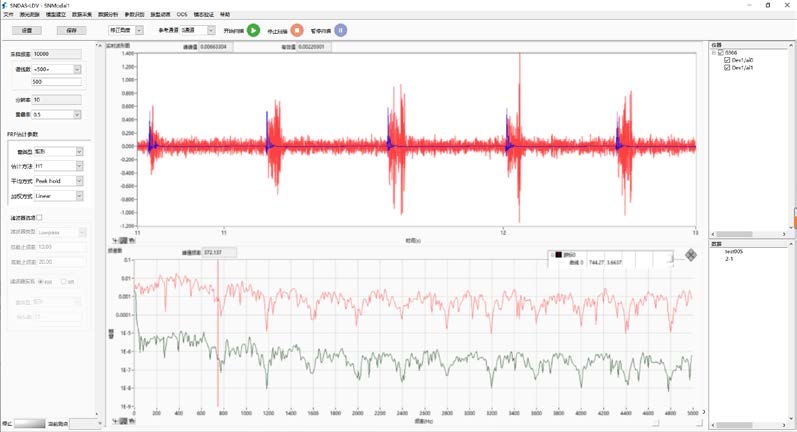

三、掃描式LDV激光多普勒測振系統軟件數據采集模塊界面
SNDAS-LDV模態測試軟件支持數據采集和外部數據導入，所以軟件可以通過連接外部硬件進行數據實時采集，“數據采集”模塊包括設置和數據采集兩個界面（設置采用彈窗的形式），在設置界面中，可以設置參數文件、采樣頻率、通道參數、采樣方式和掃描設置等；“數據采集”界面如下圖所示，主要包括采集通道瀏覽樹、數據目錄樹、圖形視圖、采集參數（包括頻譜、頻響、濾波器選項和窗函數）和狀態顯示等；

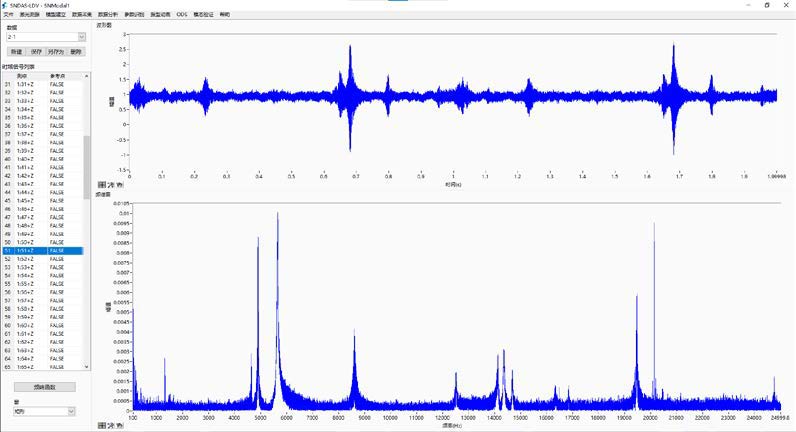

四、掃描式LDV激光多普勒測振系統軟件數據分析模塊介紹
數據分析主界面如下圖所示主要包括數據文件列表、通道信號列表、頻響函數、數據參數設置和分析視圖等；數據文件采用下拉列表的形式，兼容時域和頻響函數數據等；通道列表顯示選擇數據文件中的所有通道，支持單選或者多選可在右側顯示該通道數據曲線；點擊“頻響函數”，顯示采集數據文件中的頻響函數，同時支持外部頻響函數數據導入；“數據參數設置”提供各通道數據測點號和方向等參數設置（右鍵功能）；分析視圖用以顯示頻譜和頻響函數等分析結果；同時支持數據的合并功能，方便重新對某些測點進行掃描；

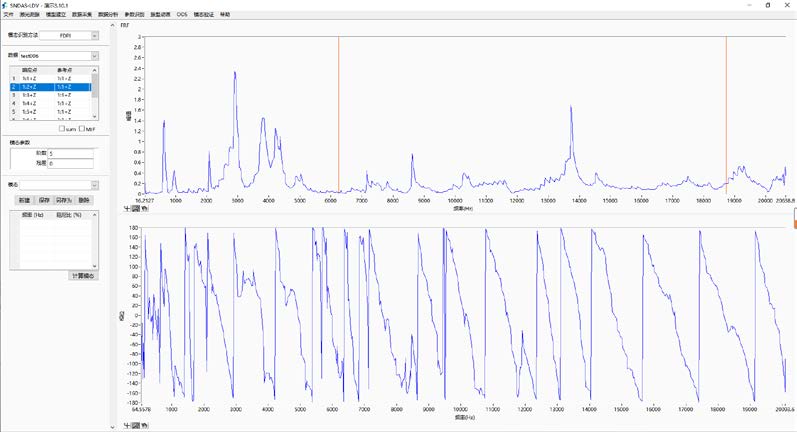

五、掃描式LDV激光多普勒測振系統軟件參數識別模塊介紹
“參數識別”模塊主界面如下圖所示，主要包括參數識別方法選擇、數據選擇及列表、模態識別參數設置、模態文件列表和圖形顯示區等，參數識別方法和數據選擇采用下拉列表的形式；模態參數設置包括分析頻段、模態階次和上下殘余差等；模態文件及表格展示參數識別的結果包括固有頻率、阻尼比和振型等參數；各頻響函數的幅頻和相頻曲線顯示在圖形顯示區；

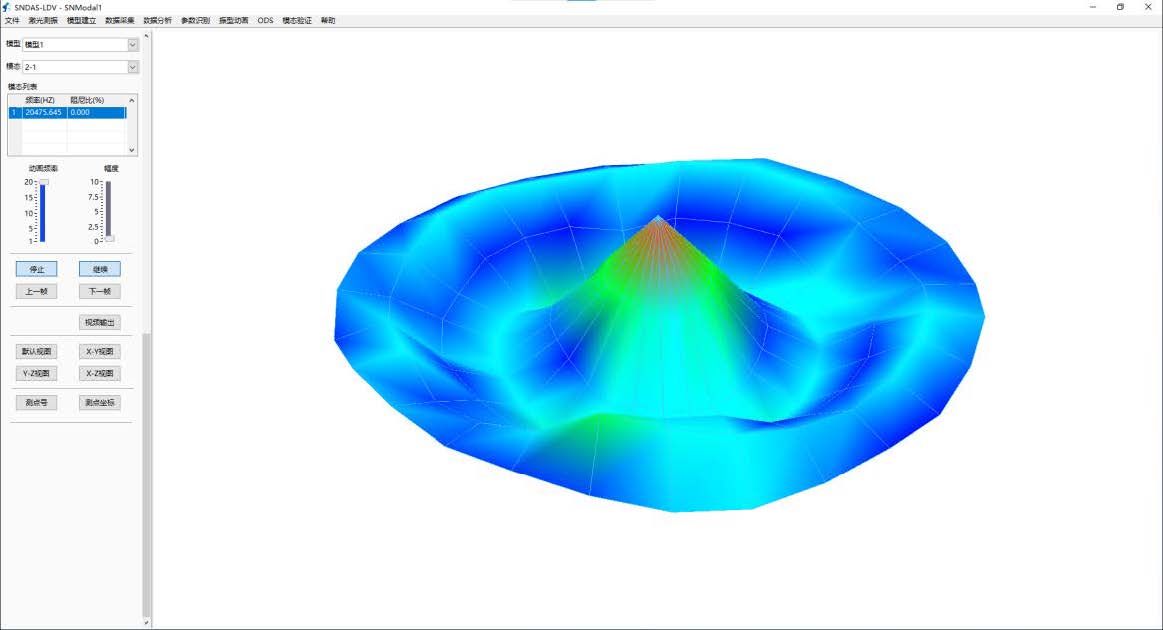

六、掃描式LDV激光多普勒測振儀系統軟件振型動畫主界面
振型是模態重要參數一般來說我們通過動畫的形式直觀反映各階模態振型，軟件“振型動畫”主界面如下圖所示，包括模型文件、模態文件、振型動畫及控制、報告輸出和視頻輸出等功能；

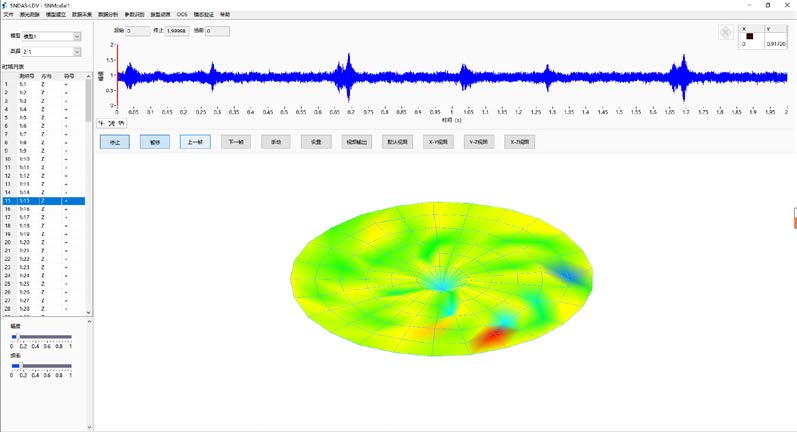

七、掃描式LDV激光多普勒測振系統軟件ODS主界面
相對于常規實驗模態分析ODS分析能夠得到結構在任意時刻和任意頻率點下的真實運動狀態；SNDAS-LDV掃描式測振儀軟件“ODS”主界面如下圖所示，主要由ODS數據文件、三維幾何模型和ODS振型動畫及控制等組成；

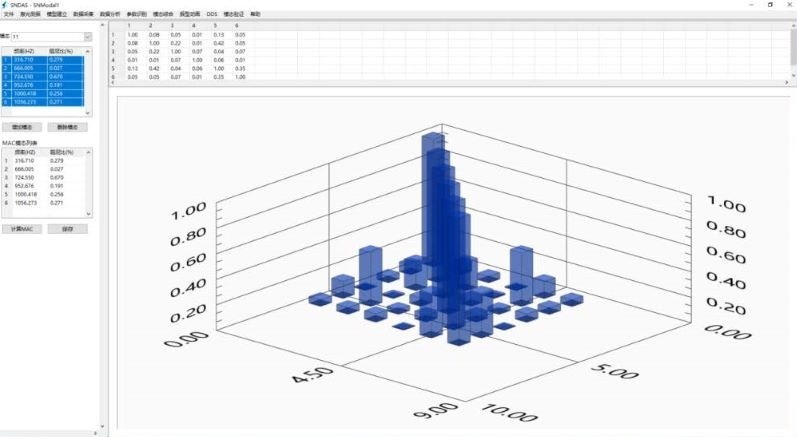

八、掃描式LDV激光多普勒測振儀系統軟件模態驗證主界面
通過模態驗證功能可以評估實驗模態測試及分析的可靠性；SNDAS-LDV軟件“模型驗證”主界面如下圖所示，主要包括模態文件選擇、MAC計算、MAC表格和柱狀圖等此，此模塊同樣適用于二維掃描式紅外光纖/He-Ne激光多普勒測振儀系統；
