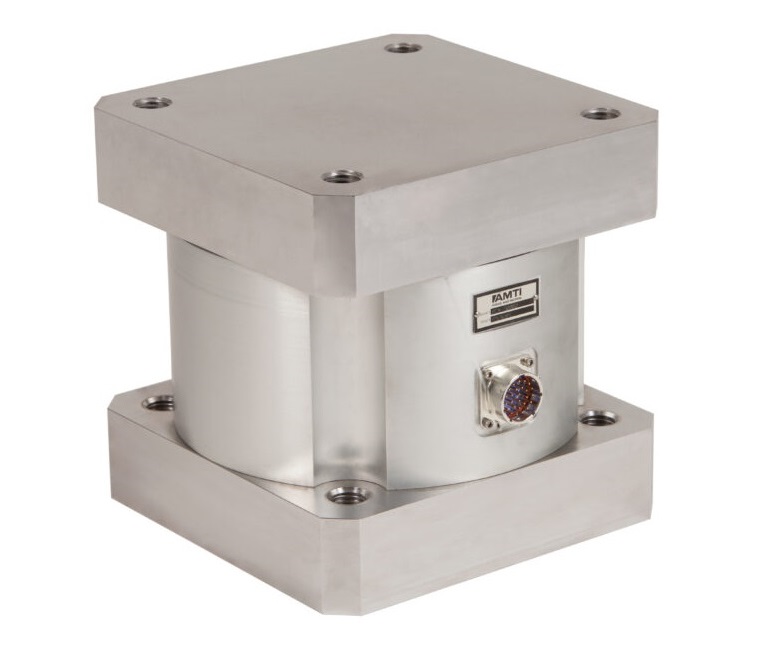

六維力傳感器MC8
六維力傳感器MC8產品性能描述：
MC8六維力傳感器為應變式多分量測力傳感器，用于測量物體在動態以及靜態狀態下的受力情況；
MC8實時測量物體在X,Y,Z方向上的三個分力Fx,Fy,Fz以及測量三個方向的力矩Mx,My,Mz，量程達130KN；
MC8多維力傳感器測試系統用科研院所材料測試、摩擦學(摩擦和磨損研究)、結構動力學、結構建模等領域；
如六分量力和力矩測試、三分量力測試、切削力測試測量、生物力學反作用力測試、微振動力測量等。
六維力傳感器MC8規格指標如下
通道 | Fx,Fy,Fz,Mx,My,Mz | 模擬輸出 | 六通道 | |||||
重量 | 36.36Kg. | 測試原理 | 應變式 | |||||
尺寸 | 203x203x203mm | 功能 | 三分力和三分力矩輸出 | |||||
工作溫度 | -18-52℃ | 數字輸出 | 不支持 | |||||
激勵 | 10V max | 信號串?dāng)_ | < 2% | |||||
Fx,Fy,Fz遲滯 | ±0.2% F.S | Fx,Fy,Fz非線性 | ±0.2% F.S | |||||
通道 | Fx | Fy | Fz | 單位 | Mx | My | Mz | 單位 |
量程 | 22241 | 22241 | 44482 | N | 4517 | 4517 | 2258 | N-m |
靈敏度 | 0.148 | 0.148 | 0.0315 | μv/v-N | 1.24 | 1.24 | 1.24 | μv/v-N-m |
固有頻率 | 800 | 800 | 1200 | Hz | - | - | - | Hz |
剛度(X105) | 1052 | 1052 | 4383 | N/m | - | - | - | N-m/rad |
MC801量程 | 22241 | 22241 | 44482 | N | 4517 | 4517 | 2258 | N-m |
MC802量程 | 44482 | 44482 | 88964 | N | 9033 | 9033 | 4517 | N-m |
MC803量程 | 66724 | 66724 | 133448 | N | 13550 | 13550 | 6775 | N-m |
MC8六軸力傳感器矢量圖如下：
多分量測力平臺系統鏈由六維測力傳感器、信號調理器、數據采集卡以及力和力矩測試分析軟件構成；

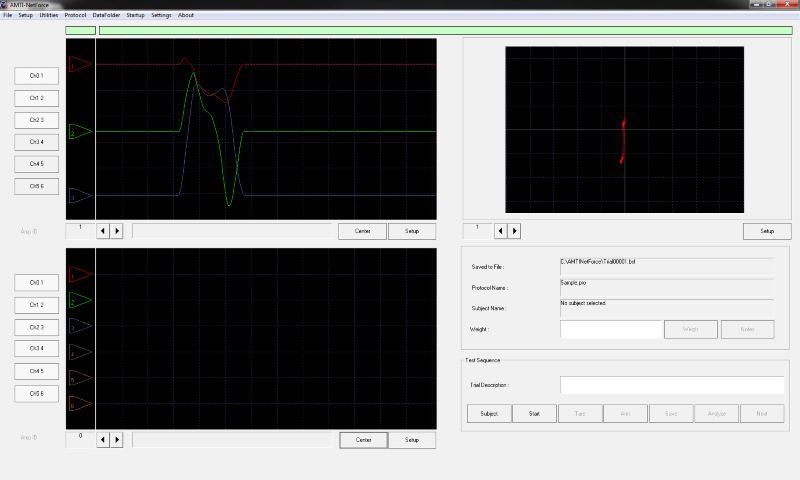

多分量測力平臺軟件實時測量顯示三分量力和三分量力矩測量結果,力和力矩實時顯示結果如下圖：
三維力傳感器、六分量測力臺、多維力傳感器、多分量力測量平臺、三向力傳感器產品請來電咨詢；
萬源恒興致力于為科研院校提供性價比高的力學測試測量系統解決方案，為中國高端制造添磚添瓦。
