飛機起落架跌落測力臺系統3264
飛機起落架跌落測力臺系統3264描述：
3264用于飛機及直升機起落架下落過程中的Fx, Fy和Fz三個方向的力以及三方向力矩的連續測量，量程達890KN；
MC3246多分量測力計測量原理為基于應變式測力原理，頂平面相對較低質量以提供水平和垂直方面的高固有頻率；
高固有頻率這在高速精確碰撞測試中非常重要(頂平面接觸壓力應低于500psi)，測力計由高強度鋁合金材料制成。
3246多分量測力臺系統指標：
通道 | Fx,Fy,Fz,Mx,My,Mz | 模擬輸出 | 6通道 | |||||
重量 | 377 Kg | 六分量力臺原理 | 應變式 | |||||
尺寸 | 837x1320x241mm | 功能 | 六分量力力矩輸出 | |||||
工作溫度 | -18 to 52°C | 數字輸出 | 不支持 | |||||
激勵 | 10V max | 信號串?dāng)_ | < 2% | |||||
Fx,Fy,Fz遲滯 | ±0.2%F.S | 非線性Fx,Fy,Fz | ±0.2%F.S | |||||
通道 | Fx | Fy | Fz | 單位 | Mx | My | Mz | 單位 |
量程 | 222411 | 222411 | 444822 | N | - | - | - | N-m |
靈敏度 | 0.674 | 0.674 | 0.27 | μv/v-N | - | - | - | μv/v-N-m |
固有頻率 | 400 | 400 | 600 | Hz | - | - | - | Hz |
剛度(X105) | - | - | - | N/m | - | - | - | N-m/rad |
444822N量程 | 222411 | 222411 | 44822 | N | - | - | - | N-m |
667233N量程 | 333617 | 333617 | 667233 | N | - | - | - | N-m |
889644N量程 | 444822 | 444822 | 889644 | N | - | - | - | N-m |

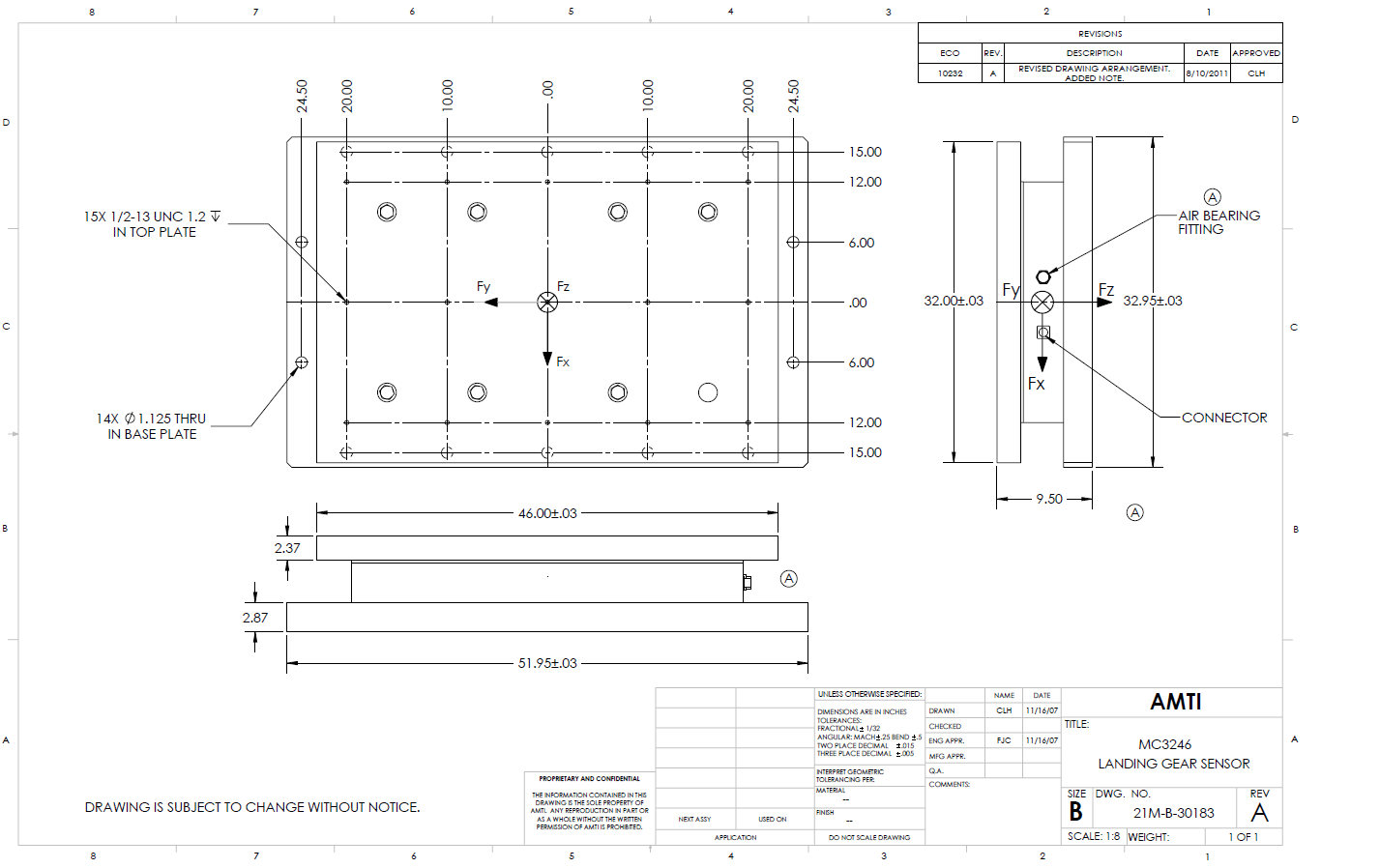

3246六分量測力臺設計圖紙如下：
國產及進口六分量測力計、多分量力傳感器、六向/軸力傳感器、六分量力傳感器、三向力傳感器等請來電咨詢；
可以對不同應用進行測試，如切削力測試測量、微振動測試、反作用力測試、風洞動態力和力矩測量等。
