六軸力傳感器MC12系列
六軸力傳感器MC12系列描述：
AMTI公司專注于六軸力和扭矩傳感器及六分量力臺測試系統，產品應用于科研院所、高校及工業，AMTI為進口品牌；

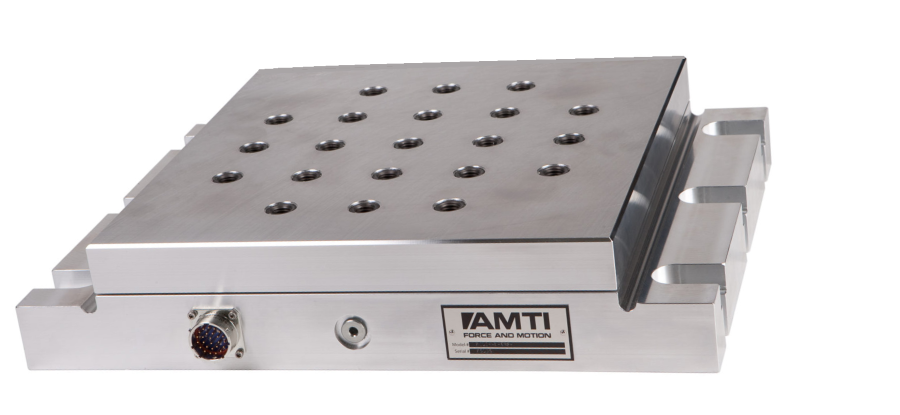

MC12六軸力傳感器為應變式六軸向力傳感器，用于測量物體在動態以及靜態狀態下的受力情況，表面配有21個螺紋孔方便安裝；
MC12六軸力傳感器實時測量物體在X,Y,Z方向上的三個分力Fx、Fy、Fz以及測量三個方向的力矩Mx、My、Mz，量程達17KN；
該六維力傳感器用于科研院所材料測試、機器儀器、摩擦學(摩擦和磨損研究)、結構動力學、結構建模/測試、生物力學等領域；
如六分量力和力矩測試、三分量力測試、切削力/磨削力測試測量、直升機槳葉載荷試驗、生物力學（機器人）反作用力測試等。
MC12六軸力傳感器產品指標：
通道 | Fx,Fy,Fz,Mx,My,Mz | 模擬輸出 | 六通道 | |||||
重量 | 22.73 Kg | 六分量力臺原理 | 應變式 | |||||
尺寸 | 305x406x78.74mm | 功能 | 力和力矩輸出 | |||||
工作溫度 | -18to52℃ | 數字輸出 | 不支持 | |||||
激勵 | 10V max | 信號串?dāng)_ | <2% | |||||
Fx,Fy,Fz遲滯 | ±0.2%F.S | 非線性Fx,Fy,Fz | ±0.2%F.S | |||||
通道 | Fx | Fy | Fz | 單位 | Mx | My | Mz | 單位 |
量程 | 2224 | 2224 | 4448 | N | 678 | 678 | 339 | N.m |
靈敏度 | 0.674 | 0.674 | 0.171 | μv/v.N | 2.48 | 2.48 | 5.84 | μv/v-N.m |
固有頻率 | 450 | 450 | 880 | Hz | - | - | - | Hz |
剛度(X105) | 210 | 210 | 1403 | N/m | - | - | - | N.m/rad |
MC12-A量程 | 2224 | 2224 | 4448 | N | 678 | 678 | 339 | N.m |
MC12-B量程 | 4448 | 4448 | 8896 | N | 1355 | 1355 | 678 | N.m |
MC12-C量程 | 8897 | 8897 | 17794 | N | 2710 | 2710 | 1355 | N.m |
MC12六軸力傳感器產品設計圖如下：
MC12六維力傳感器與應變調理器以及后端的實時力力矩分析軟件構成多分量測力臺系統/六分量測力系統，
多分量軟件平臺實時顯示三分量力和三分量力矩測量結果，顯示結果如下圖：
更多多分量測力計、多分量力傳感器、三向/軸力傳感器、六分量力傳感器、六分量力臺請來電咨詢！
